W124 E280 バックカメラの配線(トランクへの引き込み)2009.1.9
比較的雪の少ない2009年1月9日 以前から気になっていたバックカメラの配線を目立たないようトランク内へ引き込む方法をやってみました。 |
|

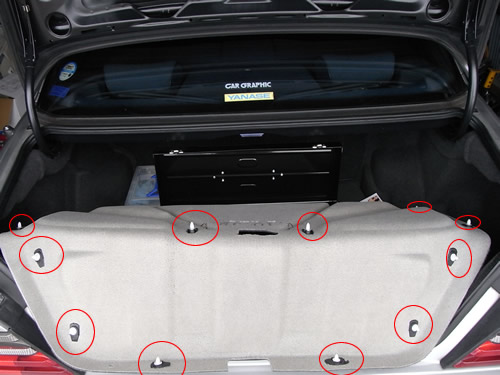

最初にトランクリッドの内張を外します。長めのマイナスドライバーでファスナーを折らないように抜いて行きます。画像のように数多くあります。 | |

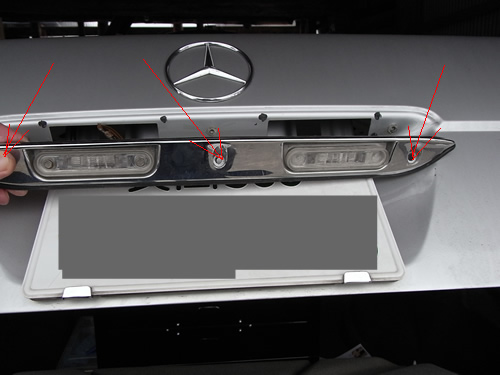

次にライセンププレートの照明件モールを外しました。赤い矢印3カ所のビスを外します。ラバーでくっついているのでトランクリッド内側から押すと取れました。(照明への配線は差し込みを抜いた) いろいろ考えた結果このメッキモールに穴を開ければ簡単にトランクリッド内側へ配線を引けると考え大胆にカットすることを決意。 |
|

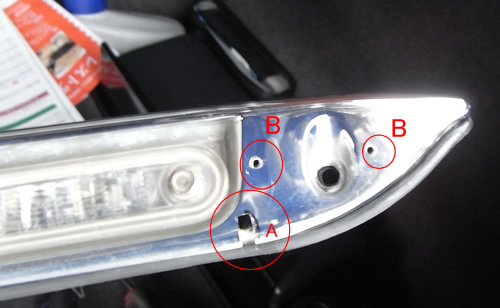

Aは5mmの幅でカットした切り込み。ヤスリで滑らかに仕上げ ここをカメラの配線を通すことに Bはカメラを固定するビス穴 |
|

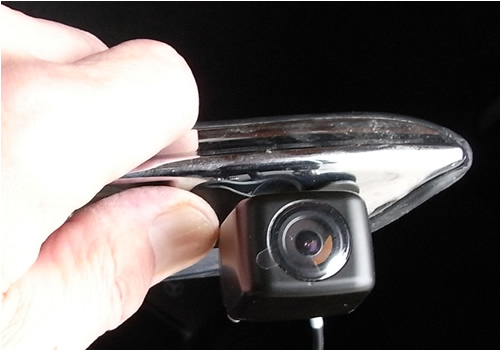

こんな感じでメッキモール部分ににカメラを取り付ける | |

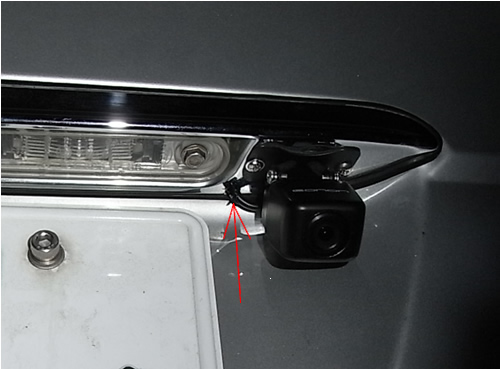

カメラの取り付け完了 赤い矢印あたりから配線を引き込んでいますのでほとんど気になりません |
|

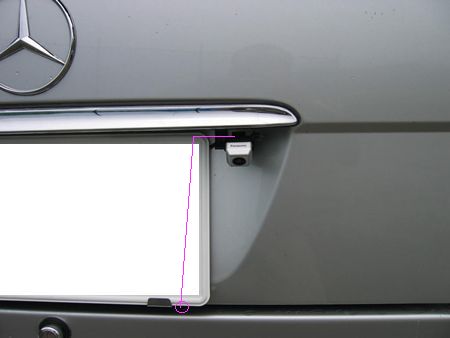

以前は画像のようにナンバープレート裏側から○印のところでU字型に曲げトランクリッド内側へ引き込んでいました。 | |
トランクリッド裏側・・・カメラの配線は矢印あたりから引き込んでいます | |
ケーブルは丁寧に固定しました | |
念のため画像チェック 手ぶれ写真ですが写りはちゃんとしています |
|
