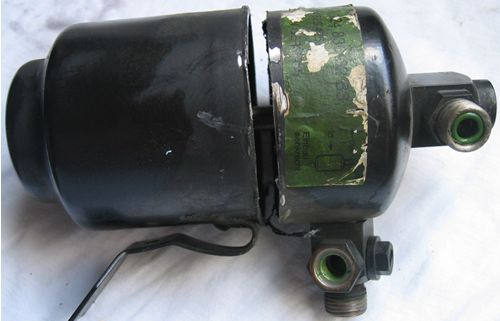

サンプル:95年E280T 走行距離12万km 部品番号124 830 02 83 大胆にカットしてみました |
|
タンクの中にコンプオイルは溜まっていません。
|
|
コンデンサーで冷やされ液体となった冷媒がここを通過 「naka@16V」さんもバラした画像を公開していますが、そちらのコメントには R-12だった時代は活性炭が入っていて寿命が来ると内部で崩れエキパンを詰まらせるということを聞いたことがありますがこのタイプならそうゆう心配はいらないように感じました。 |
|

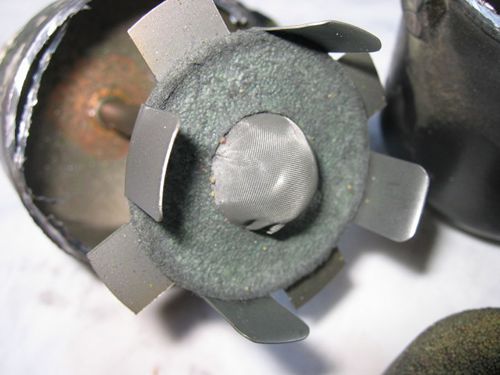

その次にこの細かいメッシュを通りサイトグラス>エキパンと流れる 2重のろ過でゴミがあっても絶対エキパンには行かない感じ |
|

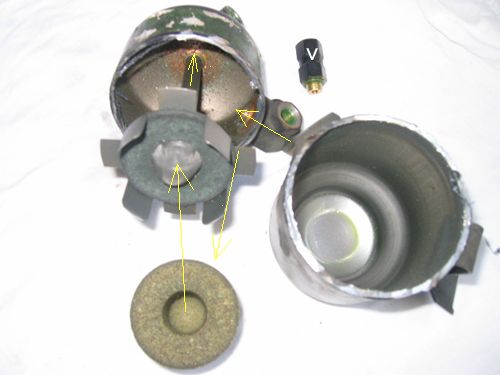

黄色の線が冷媒の経路 タンクの厚みは1.5mmほどあり高圧に耐えるようになっている。 V:は異常高圧の場合のリリーフバルブ |
|
いのさん、資料提供ありがとうございました。 |
