E500LTD 電動補助ファンが止まらない 2008.11.30
2008年夏に電動補助ファン回らずレジスターの配線が切れ修理したのに今度はファンが回りっぱなしでエンジンOFFでも止まらない!
036乗りの大先輩の相談するとリレー→水温センサー→コントロールユニトの順でチェックするようにとアドバイスいただきました。
今回は車検も控えていたのでラジエターエキスパンションタンク・エアコンダストフィルター・リブドベルトも交換しました。

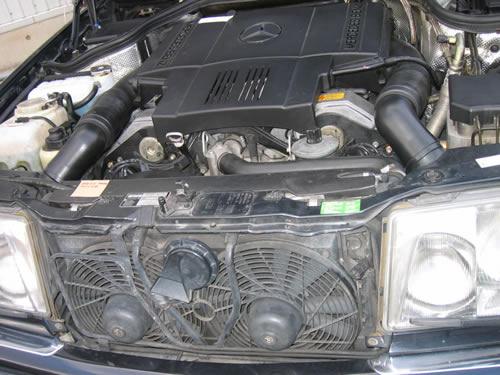

エンジン停止でも電動ファンが勢いよく回りっぱなし。 | |
そのままじゃいけないのでK10のリレーを外してファンの作動を止めた。 このリレー、外し方についてはこちらのpdfファイルをどうぞ 036の場合のみK9/1(002 542 0119)はファンのステージ1 K10(001 542 9619)は高速側 ステージ2となっています。
|
|

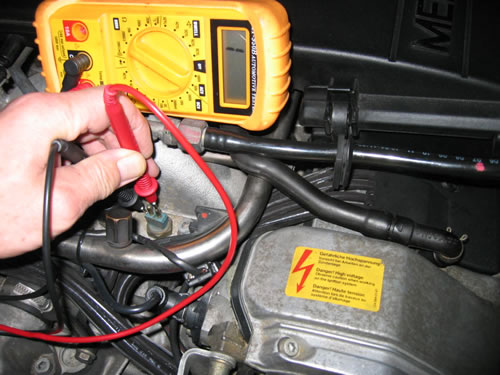

電動補助ファン作動のための水温センサーを調べる。 時々デタラメな抵抗値だったり導通がなかったり・・・これで犯人は青頭センサーに決定か? |
|

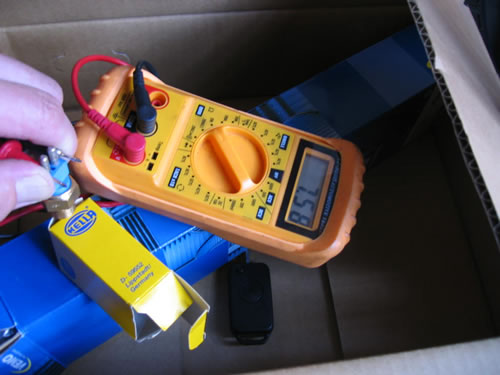

新品は温度に比例した抵抗値の変化があります 品番008 542 4517 |
|

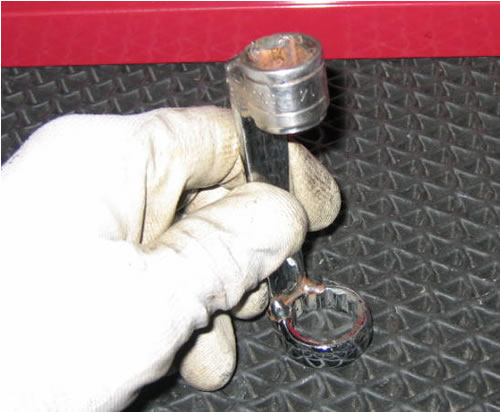

この青頭センサーは2面幅19mm 周辺から見ると低い位置にあり通常の工具が入らないので自作SSTを使いました。 |
|
こんな感じで使います | |

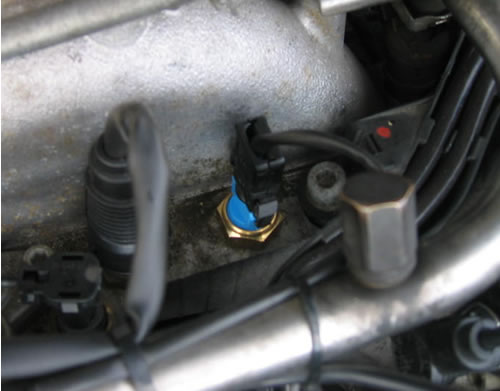

取り付け完了 当然クーラントが漏れますのでEXタンクからピコピコポンプで抜けるだけLLCを抜き水位を下げたら交換の時漏れませんでした。 |
|

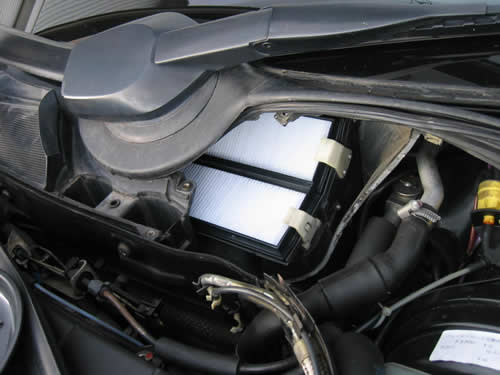

結構大変なダストフィルター交換 チョットした雨の日でも室内が曇りやすいのはこれの詰まりでした。 品番124 830 0118 |
|

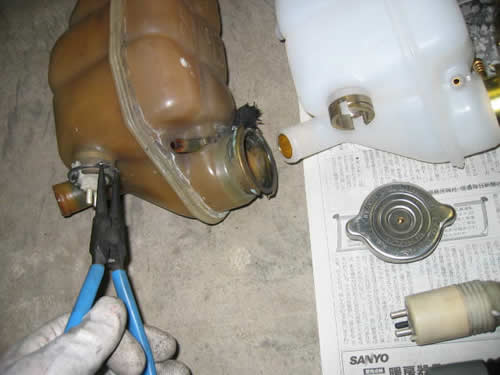

ヒビがありべっこう色に変色したEXタンク センサーはスナップリングプライヤーで外し移植して使います 品番 124 500 1549 |
|

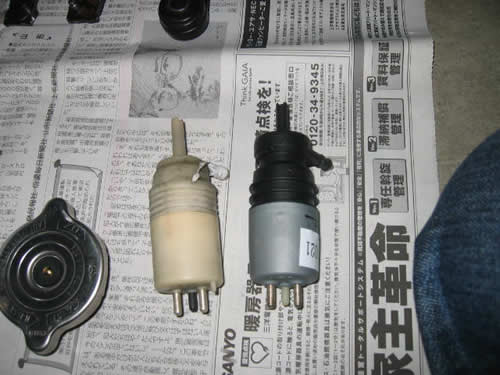

ウオッシャタンクからは洗浄液の漏れがありポンプ本体から漏れていたので交換です。 ウオッシャーポンプ品番 202 869 0021 |
|
EXタンク・ウオッシャーポンプともの新しいときれいですね。 | |

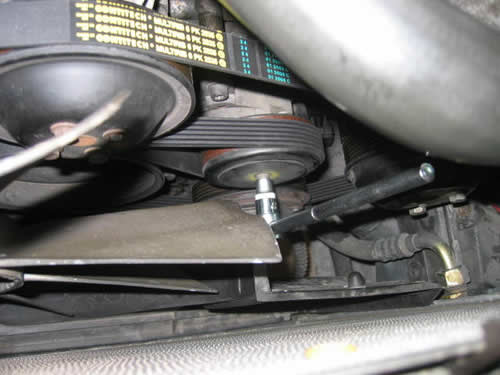

リブドベルトもヒビがあったので交換 社外品 コンチテック 品番 6PK2535 テンショナーをレンチで回すだけで遊びが出ますので交換は簡単でした。 以上お疲れ様でした。
|
