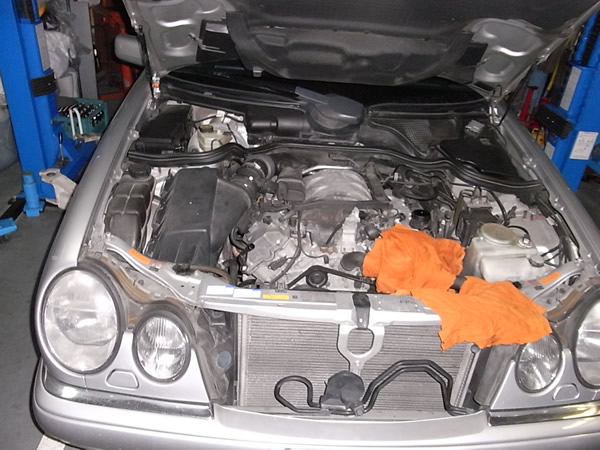

W210065 1998年E320の純正NAVI画面    2013.2.12 158000km

時々NAVI画面が真っ暗になり何も見えなくなるそうです。でも時々回復したりも・・・
このタイプはヒーター・エアコン・オーディオまでこの画面で行うので不便です。


シフトノブ外す
ジグザグゲートの外周 黒い樹脂パネル縁取り 引っ張って外す
パワーウインドウのスイッチがある台形パネル上へ引っ張って外す
灰皿の手前 +ビス2本外す
灰皿外しながらシガーライターへの裏側コネクター外す
NAVI画面外周のウッドパネル 下側へ2本+ビスを外す

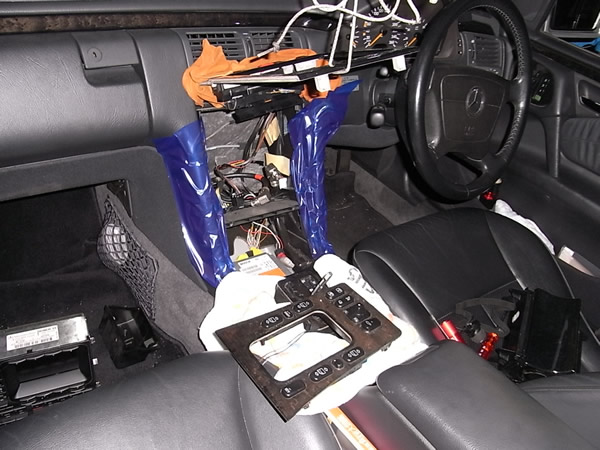

ハザードなどのスイッチ裏側はそのままでルームミラーからヒモでパネルをつるす

↓画像 NAVI本体は4本のビスだけで固定。裏側に5種類のカプラーあり。

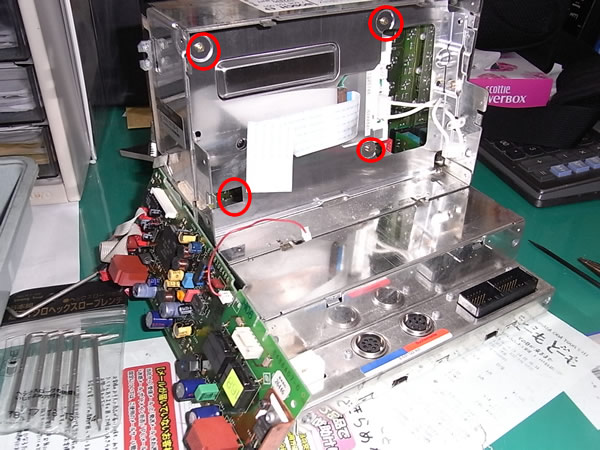

赤丸3コを両側外す(トルクス9)

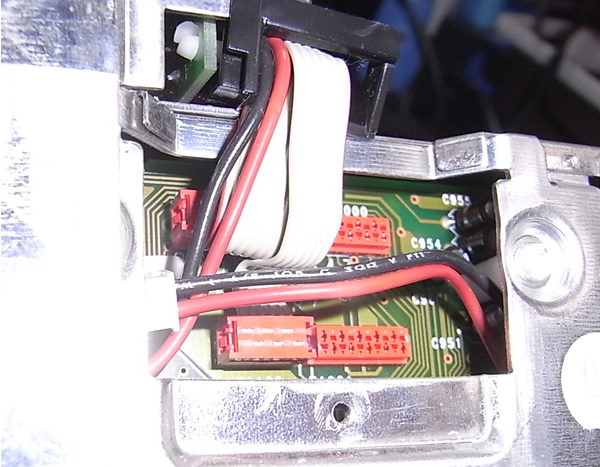

すると上下ユニットをつなぐコネクターあり。これを外す

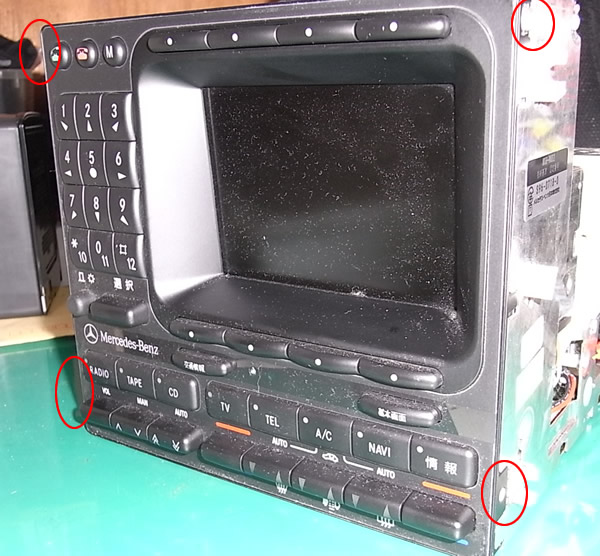

フロントパネル側は赤丸4カ所外し

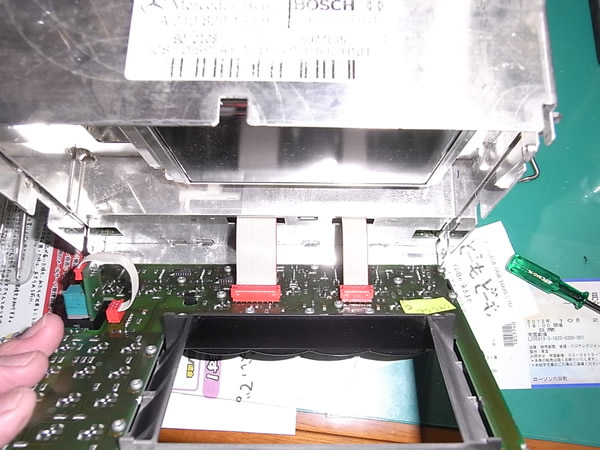

フロントパネル前へ引くとコネクター2カ所あり

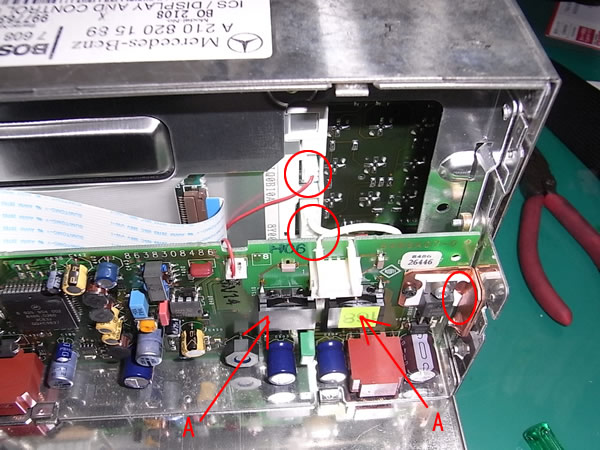

裏側 L字型パネルは挟まっているだけなのでこじって外す。Aはバックライトへの出力トランスと思われます
赤丸2カ所外す(バックライトへのコネクター)


液晶画面へつながる基盤は左右1カ所ずつのビスで固定されています。それを外すと液晶パネルは4本の+ビスで

液晶パネルからバックライトユニット引き出します (シャープ製でした)

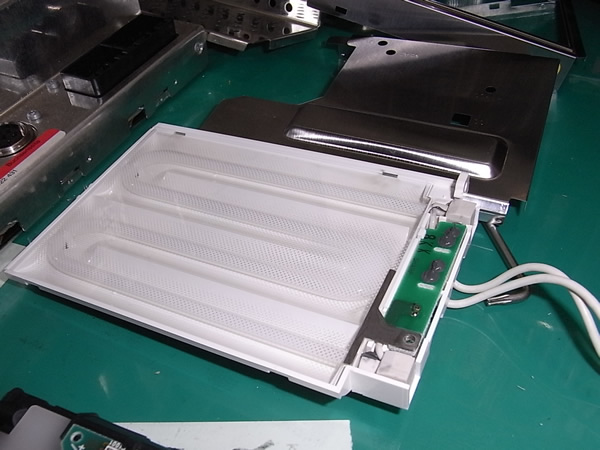

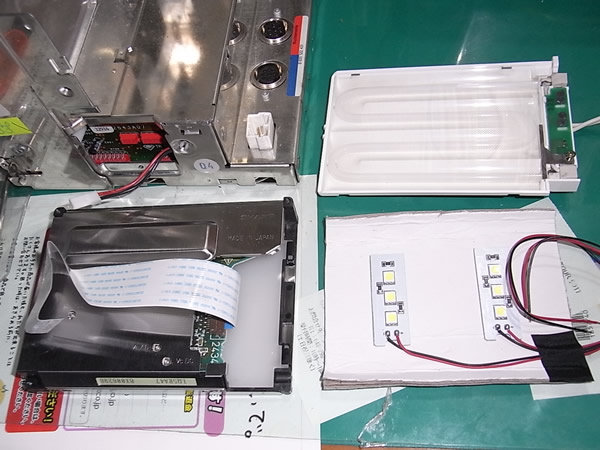

引き出したバックライト 経年変化でこれが暗くなってくるんですよね。これだけの部品供給があるといいのですが。


仮に実験でLEDを厚紙に貼って液晶ユニットへ入れてみました


バックライト外したままだと画面表示しなかったので仮にコネクターつなぎテープで固定

これでちゃんと映りますが 明るさにムラがあります。テープ状のLEDを隙間無く貼り付ければOKかもしれません。

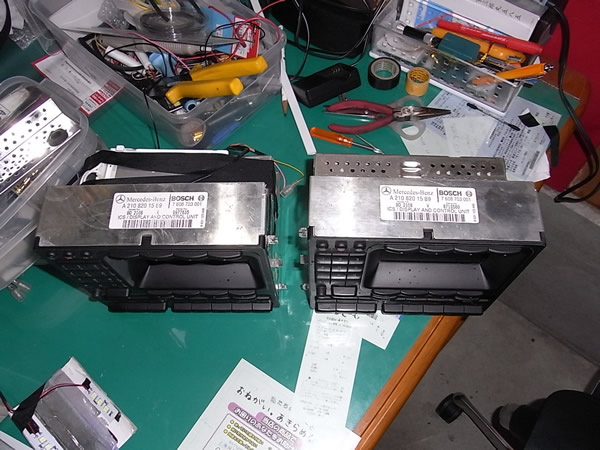

今回は液晶の明るさもさることながら「時々度画面表示しない」という方が問題なので中古ユニットを買い

中古ユニットの液晶画面出力基盤のみ入れ替えて組み立てました。
(この基盤だけの部品供給があればいいのですが・・・。 今回の問題について原因の究明までは至っていませんが先輩の経験談によりこの基板上にあるトランスの不具合という可能性が大きいのです)

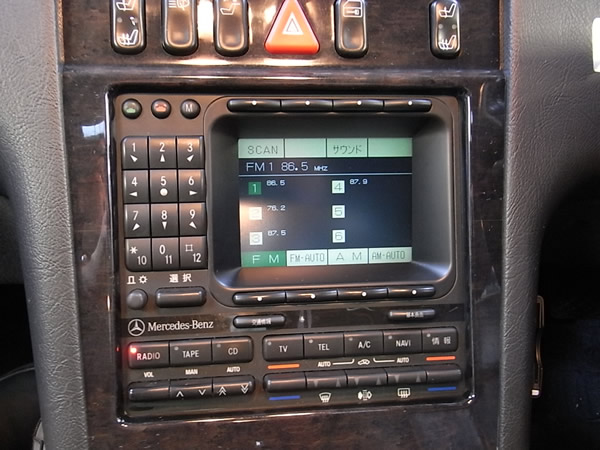

問題無く画面が見えるので いったん納車しましたが、明るさについて問題が出るようならテープ状態のLEDをちゃんと組み込めば大丈夫そうです。
そのLEDの電源はシガーライタの配線から分岐しACC電源がONと同時に通電するようにしました。
