W124 ACコンプレッサーが回らない時の故障診断 part1

W124 E280 のACコンプレッサーが回らないという症状を経験し文献から対策方法を学びましたので ここにあらためて整理します。

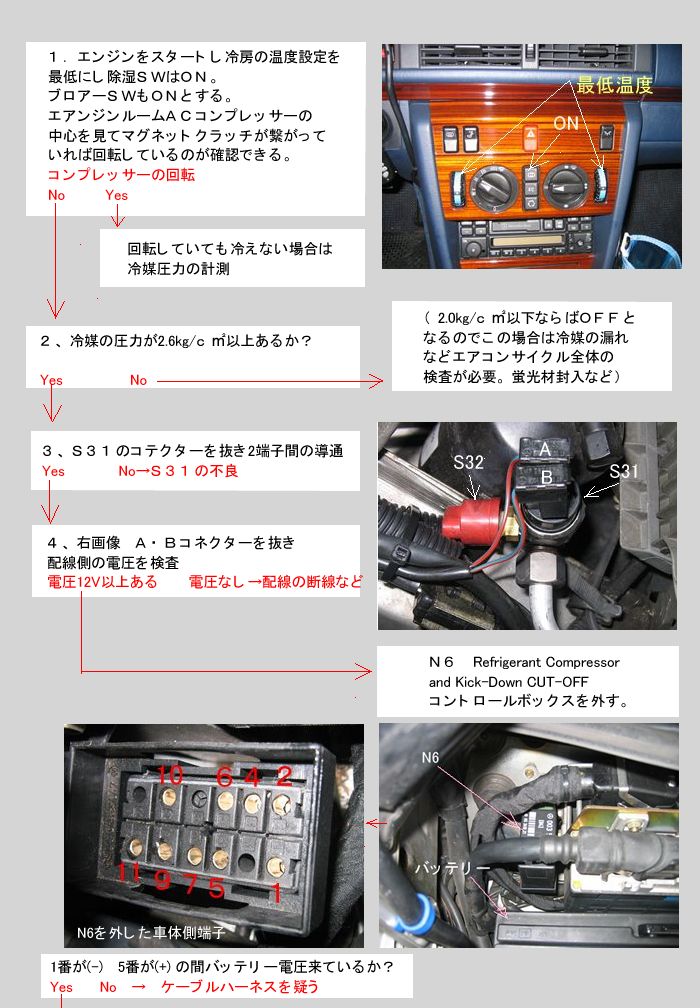

全部で3ページありJpeg画像で作りましたのでDLに少々時間がかかりますがお許しください。(特にISDNでご覧の場合は)

コンプレッサーが回らないということは真っ先に冷媒漏れによりプレッシャーSW「S31」が保護として働きマグネットクラッチがONにならないことと潤滑不足による焼きつき(ロック)があげられますが、その場合冷えなかったり音での判断も出来るのでここでは「コンプレッサーが正常で冷媒も漏れていないという正常なサイクル」を前提とした場合の対処方法を書いています。
