W210 E55AMG （2001年　Ｄ車　ＲＨＤ）ドアーチェックのグリスアップ

運転席ドアが開閉のたびギィーっと音が出ます。W201/W124でも経験済みのドアーチェックでしょう。

まず、ドアの内張りはずしです。

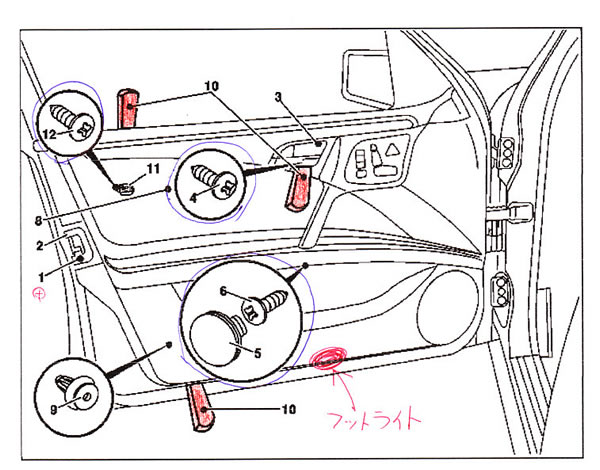

１、ウインドウガラスは閉じておいてバッテリーの−端子外します。
　　 3のドアハンドル部分樹脂製カバーはウエッジで持ち上げ外します。
　　フットライトも引き出して配線を外しておきます。

２、5、11、の化粧カバーを外し4、12、6の＋ビスを外します。

３、1のビスを外し2のカバー外す。

４、10のウエッジで内張りを慎重に引っ張る（W124は内張りを上に持ち上げて外しますがW210は手前に引くだけです）
　　注意点は一番上のウインドウガラス内側だけは上から下にはまっているので内張り全体を手前に引き出しでからウエッジで上に持ち上げて外す。
　　（ウエッジをかける位置は下画像3枚目の内張り中側のファスナー位置）を参考に。

５、全体が外れたら裏側のパワーシートスイッチ・コネクターとドアハンドルのアウタワイヤーを外しインナーワイヤーのフック外す。

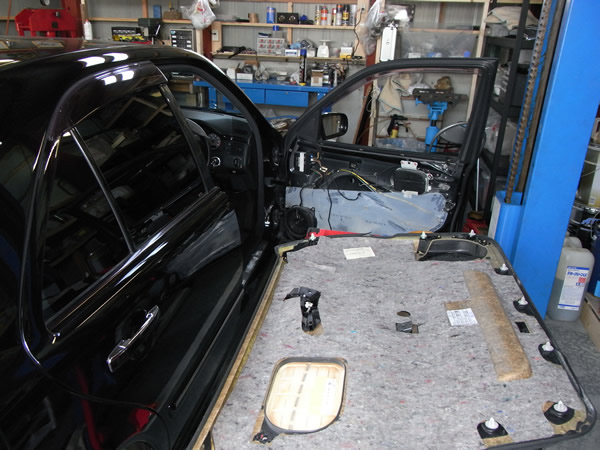

無事外れました

この画像でファスナー位置を把握すればウエッジを入れる場所がわかります。

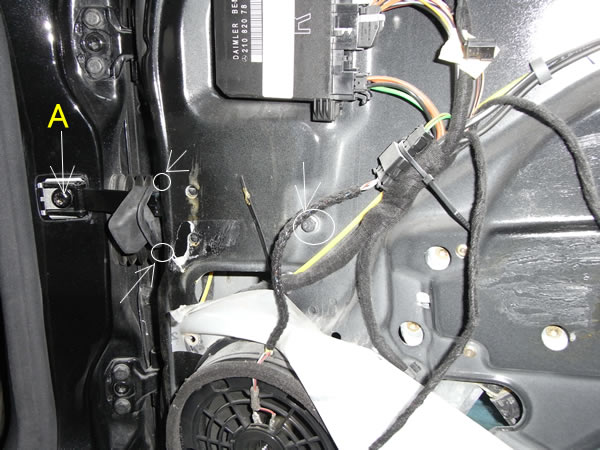

Ａはトルクスボルト　矢印がドアチェック取り付けボルト、3箇所外します。

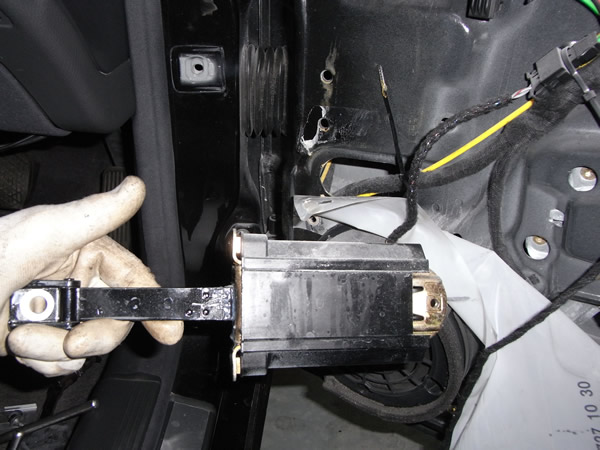

ドアの内側、パワーウインドウ機構の裏側から手を入れてドアチェック摘出しました。

ドアチェックの樹脂製カバー外して内部を見ると「水が入ってサビた」と「磨耗した」という状態ではありません。
単にグリスが少なく潤滑不足という感じ。交換はせず古いグリス除去。それから新しいグリス充填。

バイスにしっかり固定してやれば問題ありません。

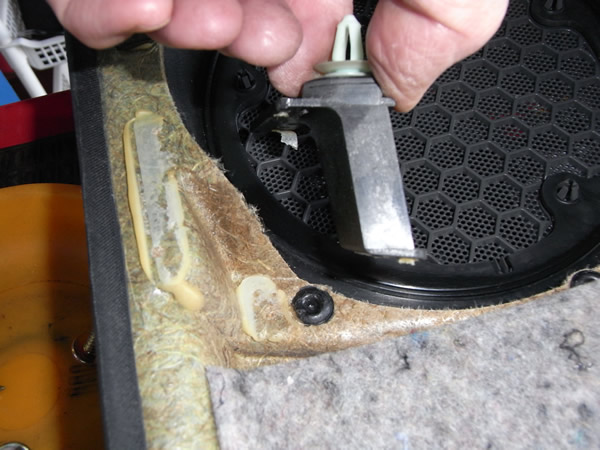

ドア内張りを固定していたファスナーとステーが取れちゃったのでエポキシで接着しました。

組み立ててドアの開閉やってみました。滑らかな動きで満足度高い仕上がりとなりました。

ただ、4枚すべてのドア内張り外す元気はありません（苦笑）
