W124 E280スロットルアクチュエーター修理 2010.3.16 105000km
部品番号A000 141 5725 スライダ(クルコンアクチュエーターASR以外)2016年からの税込み定価\414500です

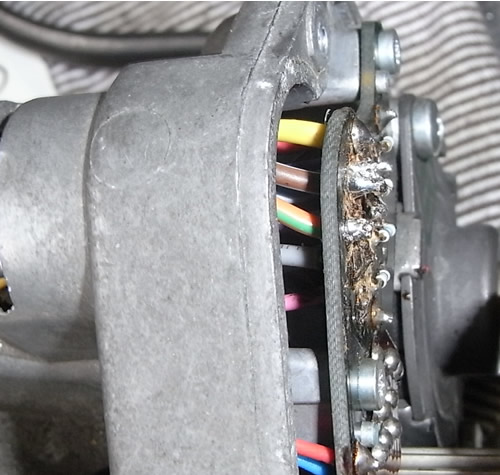

2月下旬にエンジン不調で預かった1995 E320のスロットルアクチュエーターを見たところ極上で70000km走行なのに内部の配線はヒビ割れがありました。

私のE280もまだ未交換なので心配がつのり、思い切って外して中を見ると悲惨な状態でした。


被覆にヒビがあり配線の色も鮮明ではありません。

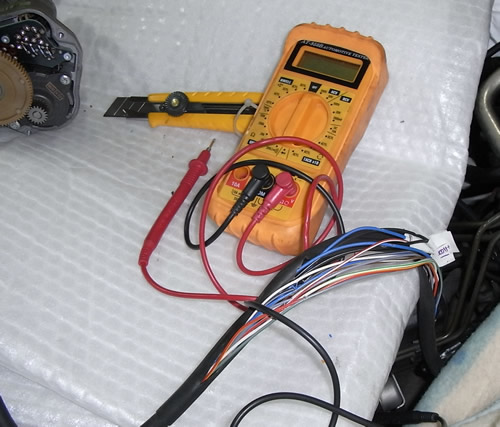

車体側の配線(TLL/Rから)→被覆を切りS/A内部の基盤と繋がっている線の特定作業です。

車体側は13本。S/Aは11本。調べるのは大変です。

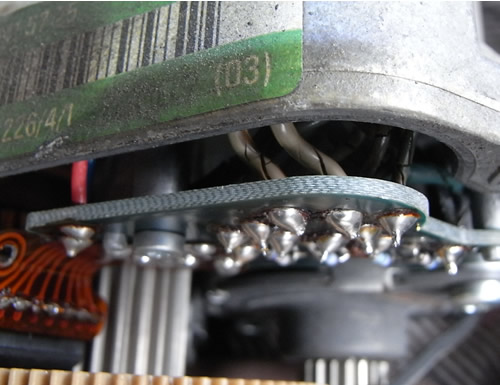

ここまで数時間をついやして どうにか配線を特定しハンダ付け(太さにも細心の注意をしました)

車体側13本  S/A側11本の配線が確定したので車体側との接続作業にはいります。

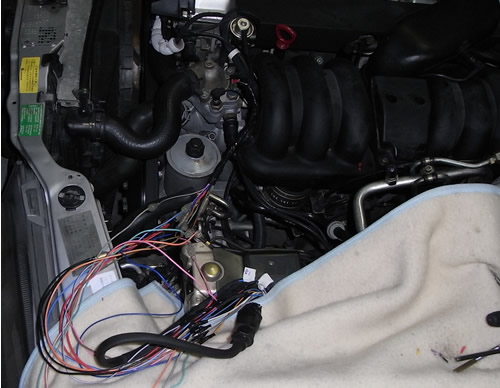

ようやく取り付け作業に

時間はかかりますが13本の線を正確に太さも慎重に選び繋ぐだけなので根気が有れば不可能ではないと思って頑張ります。


ついに仮接続です。



恐る恐るエンジン始動 おー!滑らかなアイドリングです

早朝交通量のない直線道路で試運転。もしもの時は雪のカベに乗り上げればとまで覚悟して。

結果、クルコンの動作もすべて完璧でした。お疲れ様でした。
