Audi A6 3.0 Quattro (2004) FMラジオの感度不良　99985ｋｍ　2011.12.6

FMラジオの感度が悪く、一番近い局しか受信できません。

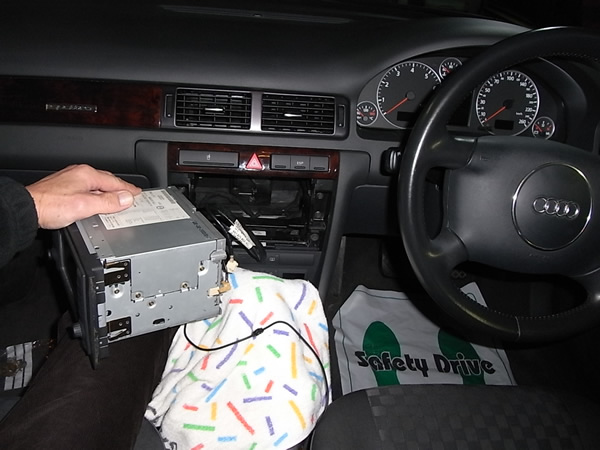

本体を外し点検・・・

背面には４本のアンテナ線が刺さっていて、どれがラジオ用か調べました。

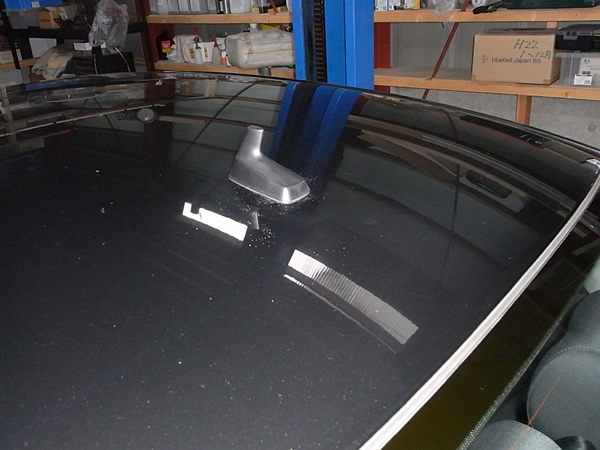

最初はルーフのアンテナがラジオ用？と思っていたら純正NAVI用でした。

そのアンテナは後席天井の照明ユニットを外すとアクセスできました。裏側からナットでとまっているだけです。

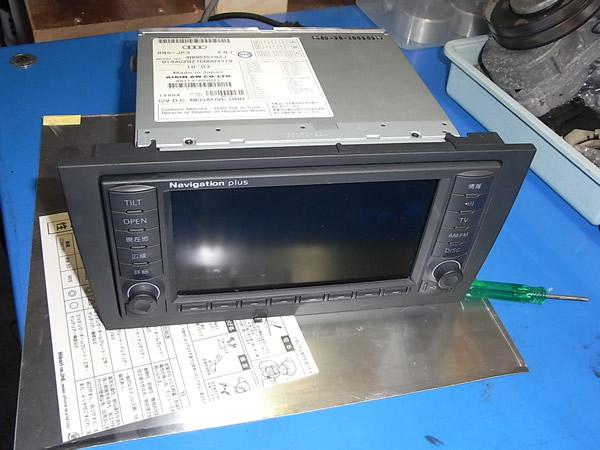

本体の確認

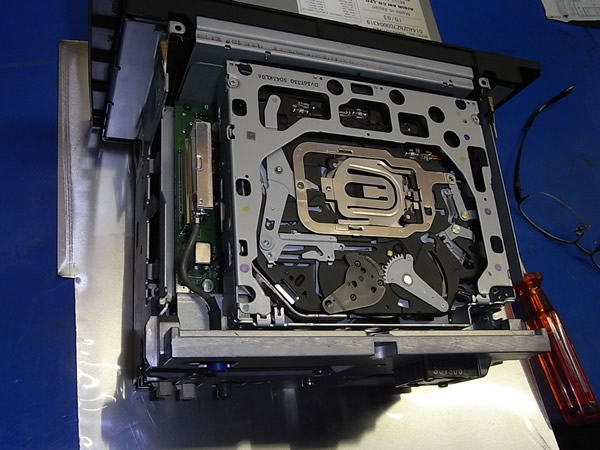

ハンダクラックなどの発見があるかな？と本体の裏ふたを開けても・・・うーん。純正ナビユニットは全然わかりません。

検索で調べると同様のトラブルについての記事があり早速メールで「横山自動車商会」さんに聞くと快くアドバイスしてくれました。
どうもありがとうございました。

赤丸の太い同軸ケーブルがFM用とわかったので、差込を抜いて直接93cmに切ったコード１本つなぐと良好に受信します。
一方、本体のアンテナ線は抜き差ししても感度に変化なし。
これは明らかにブースター（左Cピラー内装の下にあるらしい）不良と思います。

ブースター交換はしないで上画像、黄色の二重丸部分を切り、新たに引いたアンテナ線同軸ケーブルへ繋ぎリアシェルフまで通しました。

アンテナ線は波長にあわせた長さ(1/4)ということで89cm-93cmくらいが丁度良いとのこと。

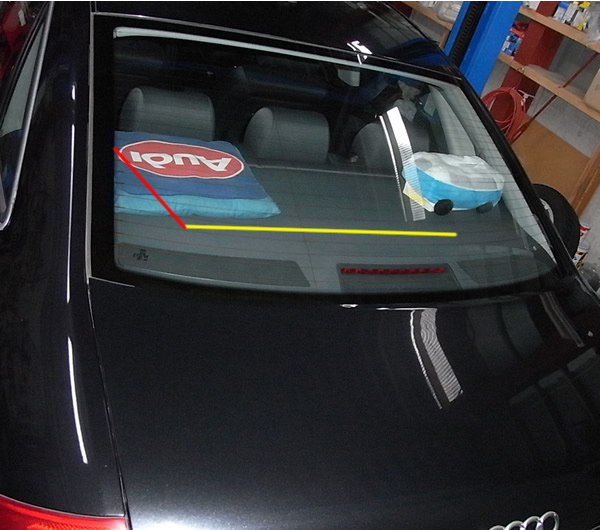

これを下画像のようにリアシェルフトレー下へ（黄色い線）を貼り付けラジオ本体からのシールドケーブル（赤い線）へ接続したらOKとなりました。
（配線は見えない部分を通しています）

その後試運転で・・・感度がイマイチなのでガラスに貼るフィルムアンテナをテスト中。

リアウインドウの内側にフィルムアンテナ設置

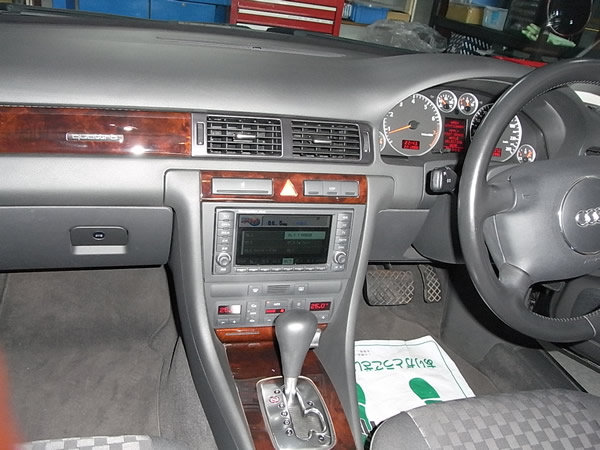

今度は感度良好です
　
FMラジオはこれで完了。　タイミングベルト交換はこちら
